Schnittgrafik dreier Wärmepumpenanlagen. Erdsonde und Außenluft.

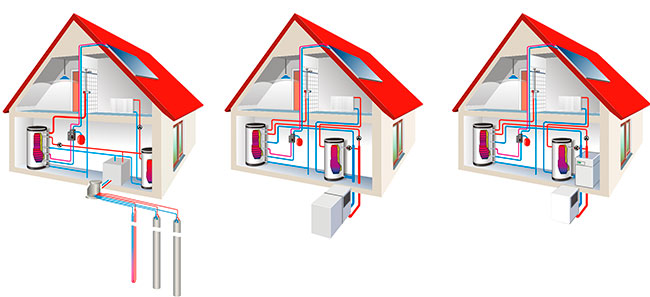

Wärmepumpen für Erdsonde und Außenluft. Kunde Solarpraxis/DENA

Magazin-Illustration

Die Schnittgrafik zeigt einen im Redreich verlegten Erdwärmeabsorber.

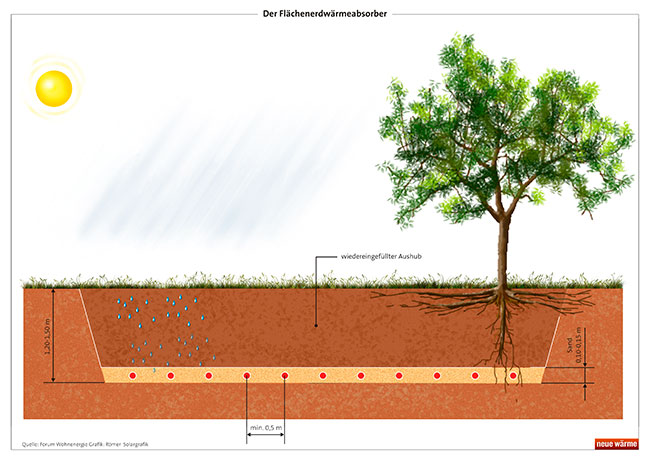

Die Grafik für einen Fachbeitrag illustriert die im Artikel vermittelten Informationen zur korrekten Auslegung eines Flächenabsorbers für Erdwärme. In der Heizperiode kann dem Erdreich nur soviel Wärme entzogen werden, wie es in der warmen Saison akkumulieren kann. Autor: Frank Hartman Forum Wohnenergie. Digitale Illustration. Kunde: NEUE WÄRME

3D Grafik / Bildbearbeitung

Digitale Illustration einer Grundwasserbrunnenalage für eine Wärmepumpe.

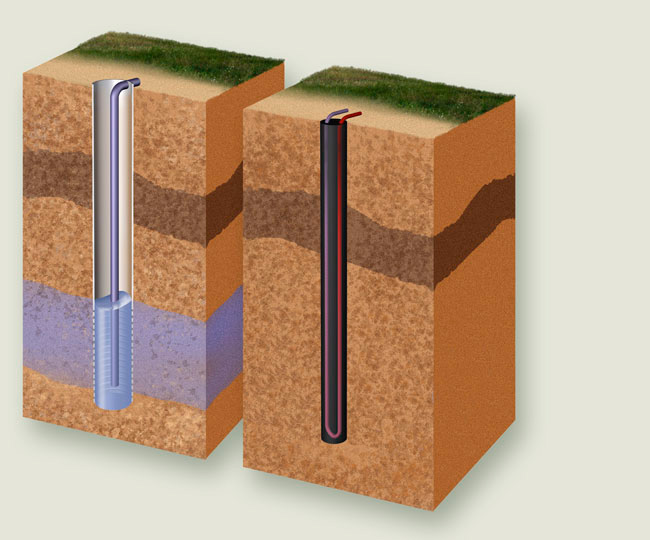

Ein Grundwasserbrunnen und eine Erdwärmesonde für eine Wärmepumpenanlage. Digitale Illustration. Kunde: CortexUnit

Digitale Illustration. Erdwärmeabsorber und Fußbodenheizung in einer Schnittgrafik

Ein Flächenerdwärmeabsorber nutzt die gespeicherte Erdwärme im Erdreich großflächig. Die Fußbodenheizung gibt Wärme über eine große Fläche ab. Kunde: CortexUnit

Schnittgrafik eines Einfamilienhauses. Erdwärmesonde in Zusamenarbeit mit einer Wärmepumpe.

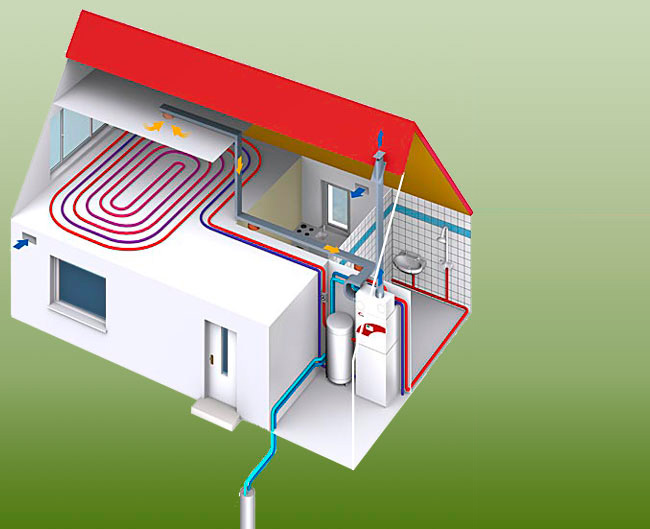

Wärmepumpenanlage kombiniert mit einer Lüftung zur Wärmerückgewinnung in einer Schnittgrafik eines Einfamilienhauses. 3D Grafik und digitale Bildbearbeitung. Kunde: W.A.L. Werbeagentur

Anlagenschema

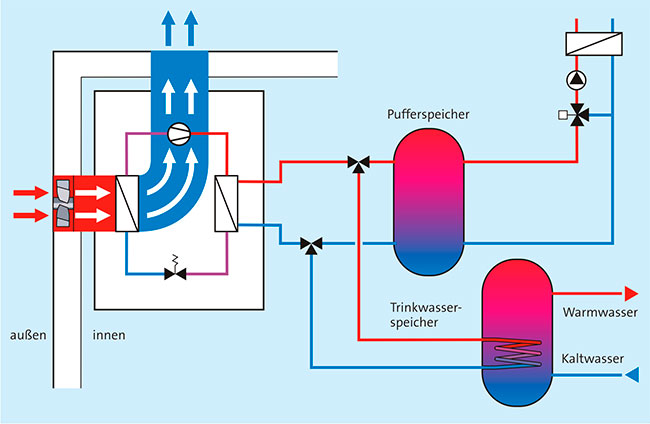

Anlagenschema - Wärmepumpenanlage.Kunde: Solarpraxis AG.
