Solargrafik

Heizkessel Pellet und Hackschnitzel

Das Diagramm vergleicht den Stromertrag einer PV-Anlage mit dem Verbrauch im Tagesverlauf bei der Nutzung von Solarbatterien.

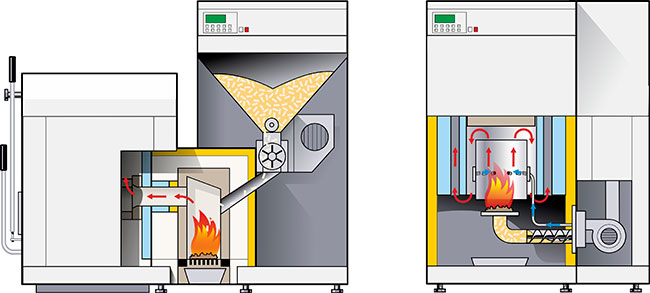

Vektorgrafiken für den Ratgeber Pellets. Schematische Schnittdarstellungen zur Erläuterung unterschidlicher Arbeitsweisen bei Pelletheizkesseln. Kunde: Solarprasis AG

Vektorgrafiken. Beschickung von Pelletkesseln vom Pelletbunker zum Kessel per Förderschnecke und Saugrohr.

Technische Grafiken zur gegenüberstellung der Möglichkeiten der Beschickung bei Pelletkesseln vom Pelletbunker zum Kessel per Förderschnecke und Saugrohr. Bild 3 Abgasführung. Kunde: Solarpraxis AG

Vektorgrafiken. Beschickung von Pelletkesseln mit Förderschnecke in drei verschiedenen Arten.

Drei Varianten der Beschickung von Pelletkesseln durch Förderschnecken. Vektorgrafik. Kunde: Solarpraxis AG

drei verschiedenen Arten des Abbrands von Stückholz. Unterer Abbrand. Das Abgas entweicht unterhalb der Roste in den Ofen. Oberer Abbrand, das Abgas entweicht nach oben in den Ofen und Durchbrand, das Abgas entweicht nach oben in den Ofen, wobei Zuluft von unter einströhmt.

Schema. Drei Arten des Abbrandes bei Stückholz. Vektorgrafik. Kunde: Solarpraxis AG

PelletLager

Schematische Vektorgrafik zeigt Pelletbunker.

Die Grafiken zeigen den Aufbau und die Anbindung von Pelletbunkern an den Heizkessel.

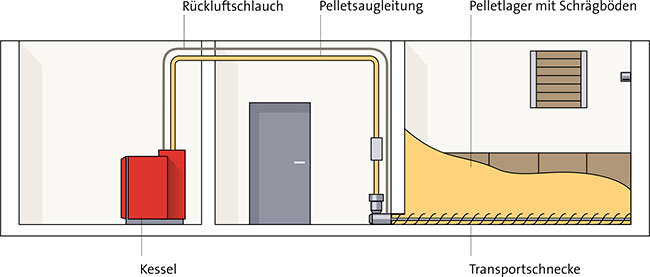

Vektorgrafik. Pelletlager im Keller des Hauses. Der Kessel wird über eine Saugleitung beschickt.

Pelletlager mit Saugleitung im Hauskeller. Vektorgrafik. Kunde: Solarpraxis AG

Vektorgrafik. Pelletlager im Keller des Hauses. Der Kessel wird über eine Saugleitung beschickt.

Pelletlager mit Förderschnecke im Hauskeller. Vektorgrafik. Kunde: Stiftung Warentest

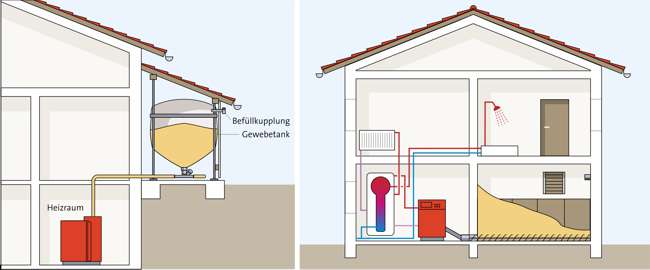

Vektorgrafik zeigt einen Gebädeschnitt. neben dem Haus befindet sich ein Anbau, in dem sich ein Gewebetank befindet. Grafik 2 zeigt ein Pelletlager mit Schräglager im Hauskeller. Die Pellets werden mit Transportschnecke gefördert.

Pelletlager außerhalb des Hauses im Gewebetank und Pelletlager im Hauskeller mit Transportschnecke. Kunde: Solarpraxis AG

Hackschnitzel

3D Grafik. Die Perspektive zeigt stark vereinfacht, den Ausschnitt eines Hauskellers mit Hackschnitzellager. Die Hackschnitzel werden durch ein Rührwerk gefördert. Kunde: Solarpraxis AG

Schema Heizungsanlage

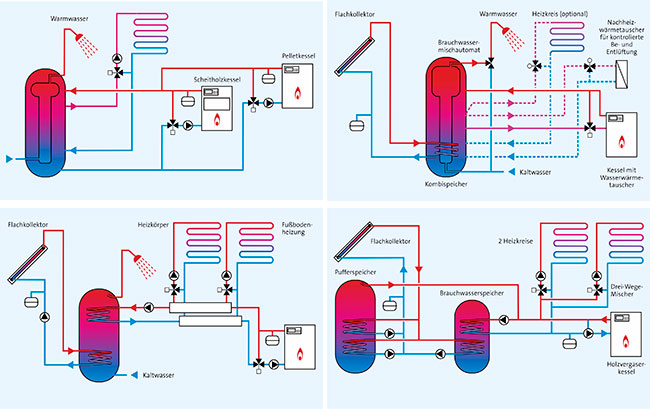

Schematische Grafik der hydraulischen installation von Heizungsanlagen.

Schema Heizungsanlage. Heizungsanlagen mit und ohne solare Heizungsunterstützung. Vektorgrafik. Kunde: Solarpraxis AG

Biogasanlagen

Das Schema zeigt die Expansion des deutschen Solarmarktes in den Jahren 2003 bis 2008.

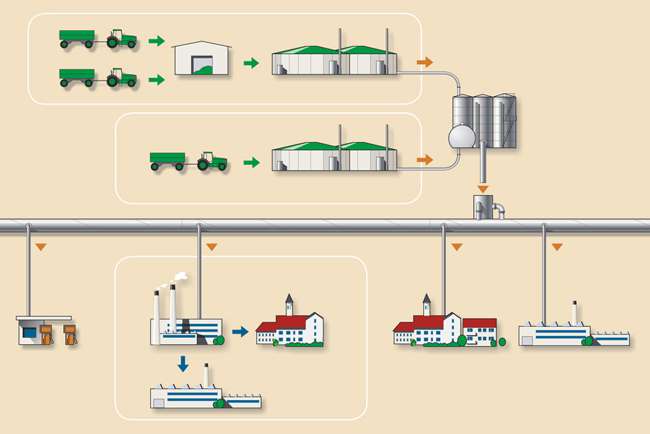

Schema einer Biogasanlage mit Gaseinspeisung ins regionale Gasnetz. Kunde: DENA/ISH Frankfurt

Das Bild zeigt eine Biogasanlage im Verbund mit einer Freiflächen PV-Anlage.Vektorgrafik.

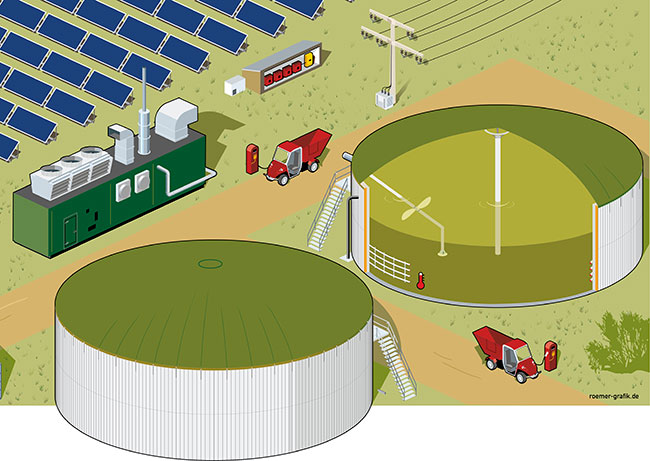

Biogasanlage im Verbund mit einem BHKW und einer PV-Freiflächenanlage. Vektorgrafik. Kunde: Magazin Photovoltaik

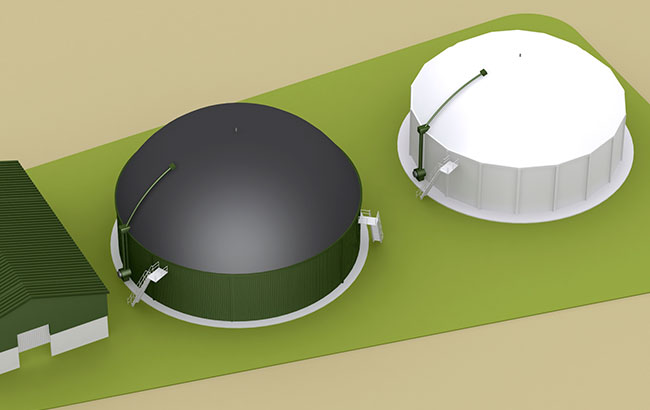

Das Bild zeigt eine Biogasanlage in einer 3D Visualisierung.
