Solargrafik

Solarthermie

Schnittgrafik VakuumRöhre.

Perspektivische Ansicht einer Solarthermischen Heizungsanlage.

Solare Heizungsanlage mit Wandflächenheizung und Frischwassererwärmung. 3d Grafik. Kunde: CortexUnit

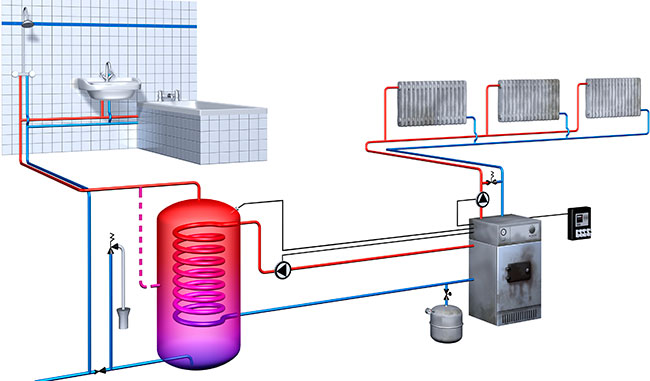

Perspektivische Ansicht einer Heizungsanlage vor der Sanierung.

Ansicht der Heizungsanlage vor der Sanierung. 3d Grafik. Kunde: CortexUnit

Montageanleitung

Montageanleiting für eine Heizkörpermontage.

Montageanleitung. Heizkörperanschluß. Vektorgrafik. Kunde: Wieland-Haustechnik

Montageanleiting für eine Heizkörpermontage. Heizverteiler im Estrich.

Heizverteiler im Estich. Kunde: Wieland-Haustechnik

Montageanleitung. zwei schraubbare und eine gepresste Rohrverbindung.

Gepresste und verschraubte Rohrverbindungen. Vektorgrafik. Kunde: Wieland-Haustechnik

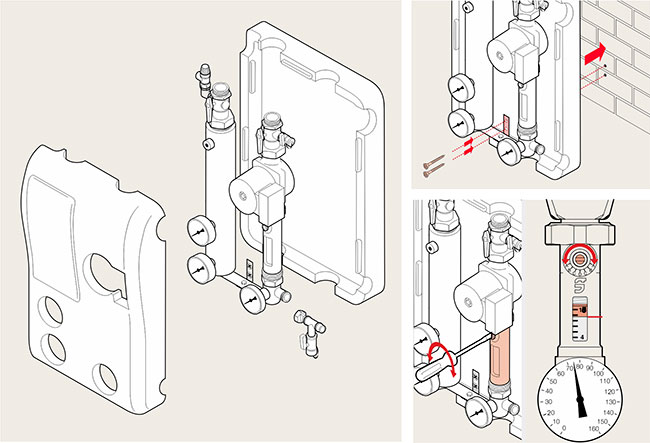

Explosionsgrafik zu einer Montageanleitung einer Solarstation.

Explosionsgrafiken zur Montageanleitung einer Solarstation. Vektorgrafik. Kunde: TACOSOL

Kollektor

Vektorgrafik zeigt einen Gebädeschnitt. neben dem Haus befindet sich ein Anbau, in dem sich ein Gewebetank befindet. Grafik 2 zeigt ein Pelletlager mit Schräglager im Hauskeller. Die Pellets werden mit Transportschnecke gefördert.

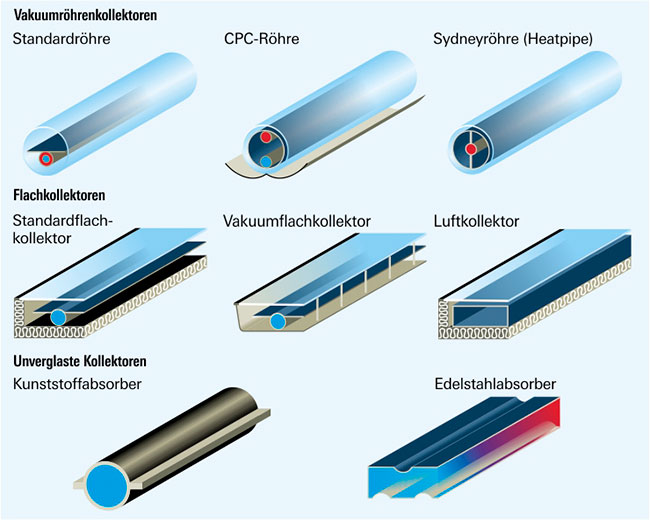

Kollektorbauformen bei Vakuumkollektorröhren, bei Flachkollektoren, Kunststoffabsorber und Edelstahlabsorber. Kunde: Stiftung Warentest

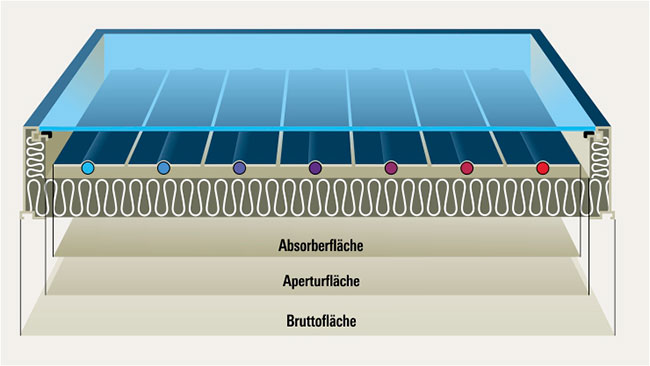

Schnittzeichnung eines Solarmodules mit den Definitionenn der Flächen eines Moduls. Außen Bruttofläche, mittig Aperturfläche und innen Absorberfläche.

Flächendefinitionen am Solar Kollektor. Vektorgrafik. Kunde: Stiftung Warentest

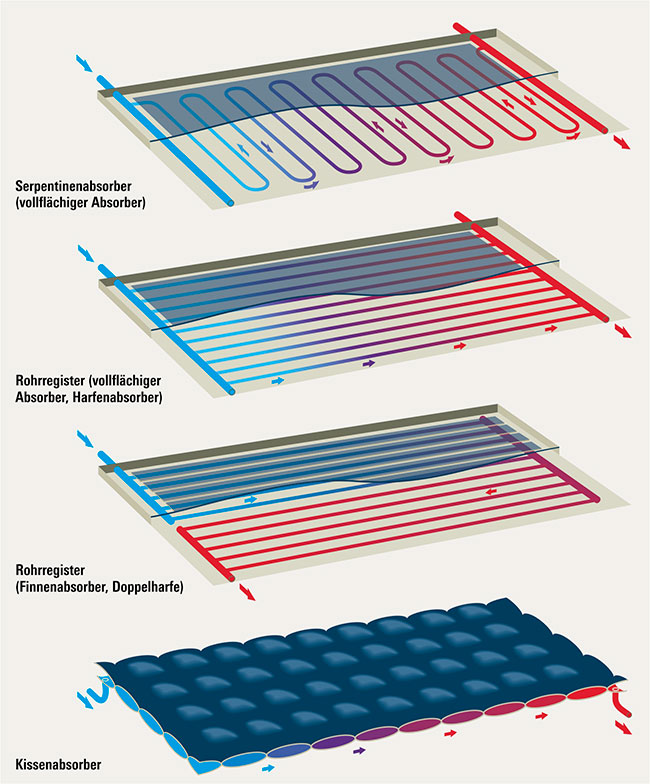

Kollektor Bauformen bei Flächenabsorbern. Kunde: Stiftung Warentest

Anlagenschema

Solaranlage, Anlagenschema einer Kombispeicheranlage mit Rücklaufanhebung. Kunde: Solarpraxis AG

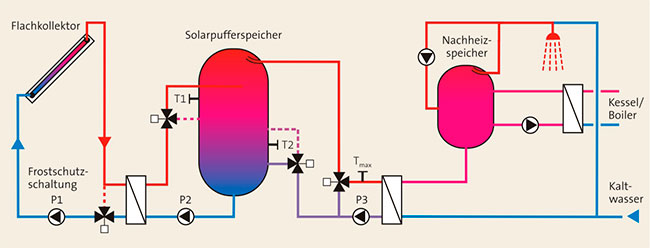

Anlagenschema einer Solaranlage mit Brauchwassererwämung. Der Pufferspeicher ist hier mit einem Nachheizspeicher zur Warmwasserversorgung verbunden, der zusätzlich von einem Kessel beladen werden kann.

Anlagenschema einer Solaranlage mit Brauchwassererwärmung. Kunde: Solarpraxis AG

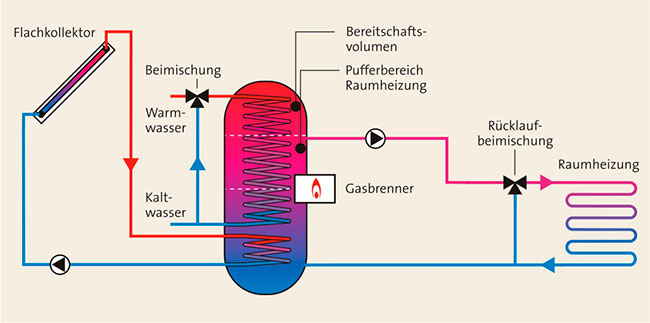

Anlagenschema einer Solaranlage mit Kombispeicher und im Speicher eingebauten Gasbrenner.

Anlagenschema einer Solaranlage mit Kombispeicher und im Speicher integriertem Gasbrenner. Kunde: Solarpraxis AG

Technische Illustration eines nahwärmenetzes in einem kleinem Wohngebiet. Die Wohnhäuser sind an eine Heizzentrale angeschlossen, in der ein Solarwärmemanager ein Wärmeverteilnetz steuert. Als Wärmespeicher dient ein unterirdischer Langzeitwärmespeicher.

Illustration eines Nahwärmenetzes in einem kleinem Wohngebiet. Die Wohnsiedlung ist an eine Heizzentrale angeschlossen, in der ein Solarwärmemanager den Wärmebedarf über ein Wärmeverteilnetz deckt. Als Wärmespeicher dient ein unterirdischer Langzeitwärmespeicher. Kunde: Stiftung Warentest

Infografik

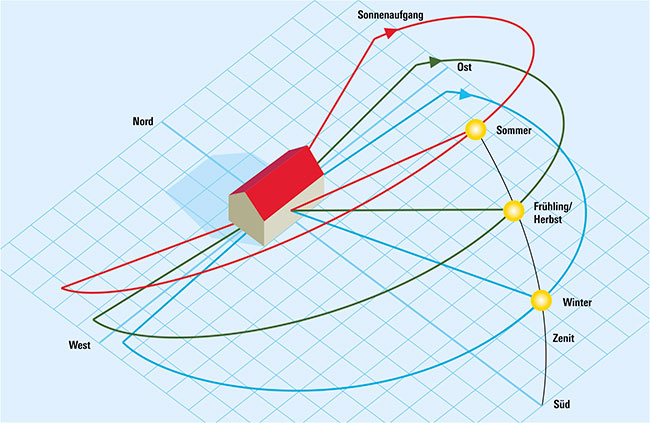

Schema des Sonnelaufes. Die Bahn der Sonne zu den verschiedenen Jahreszeiten. Die Sonne beschreibt im Winter eine flache Bahm, im Sommer eine steilere. Daraus ergeben sich unterschiedliche Winkel zum Solarkollektor.

Schematische Darstellung des Sonnenlaufs in den Jahreszeiten. Kunde: Stiftung Warentest
