Als technischer Illustrator gehört es zu meinen Aufgaben, Textbegleitend zu illustrieren und dabei Text zu reduzieren. Hier sehen Sie Grafiken, die einige Vorteile flexibler Dünnschichtmodule zeigen und als Prospekillustrationen und Messepräsentationen auf der Intersolar verwendet wurden.

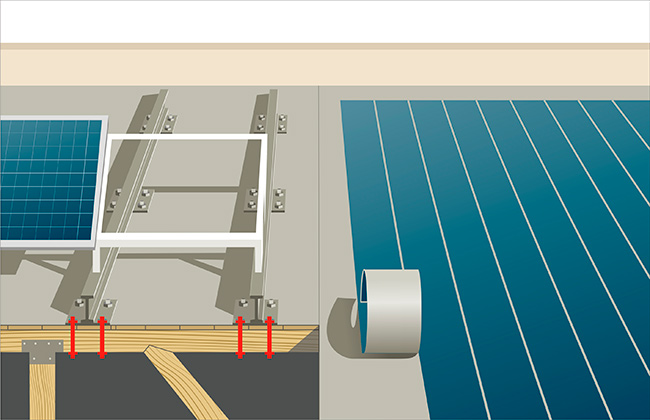

Da die Module auf der Dachfläche verklebt werden, sind keine Eingriffe am Dach nötig.

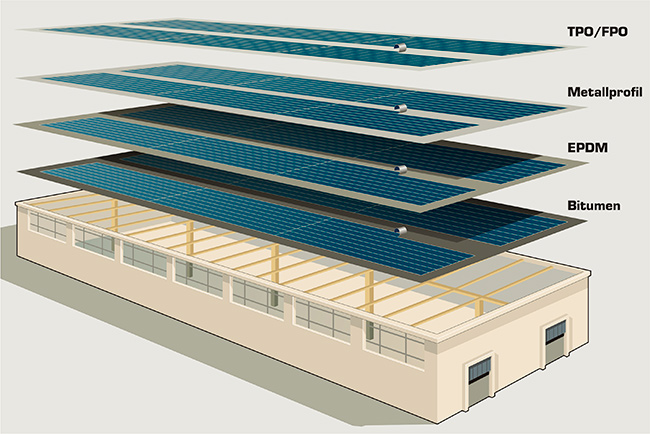

In diesen beiden Grafiken sind schematisch verschiedene Dachoberflächen dargestellt, die sich zum Verlegen eignen.

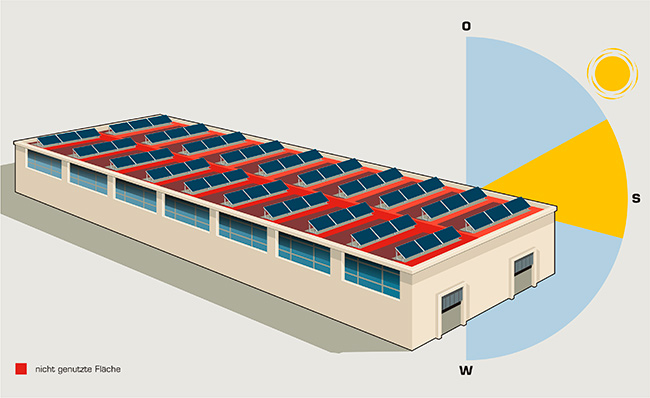

Ein großer Teil der Dachfläche bleibt bei aufgeständerten PV-Modulen ungenutzt, weil sich die Module sonst gegenseitig verschatten würden. Naturgemäß sind die Ertragsstunden solcher Module begrenzt.

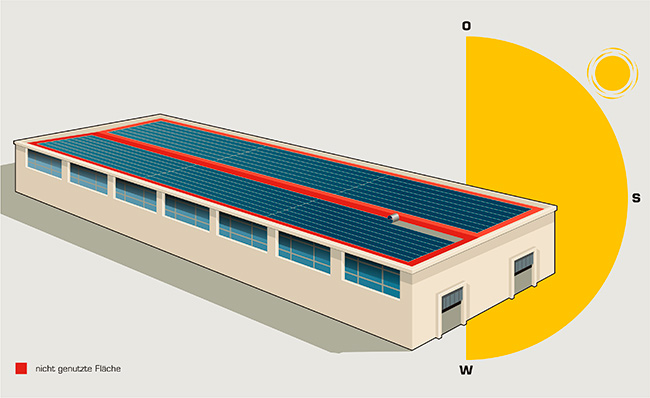

Beide Nachteil lassen sich bei flexibel verklebten Modulen vermeiden. Der geringere Wirkungsgrad, den Dünnschichtmodule aufweisen, lässt sich somit ausgleichen, zumal diese Technologie auch bei flacher Sonneneinstrahlung ertragreich ist.

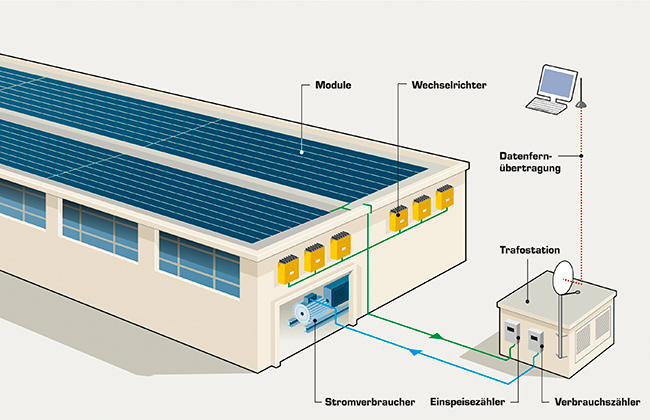

Diese Grafik zeigt den Modulanschluss an Wechselrichter, Einspeise- und Verbrauchszähler und einer Datenfernüberwachung.
*
